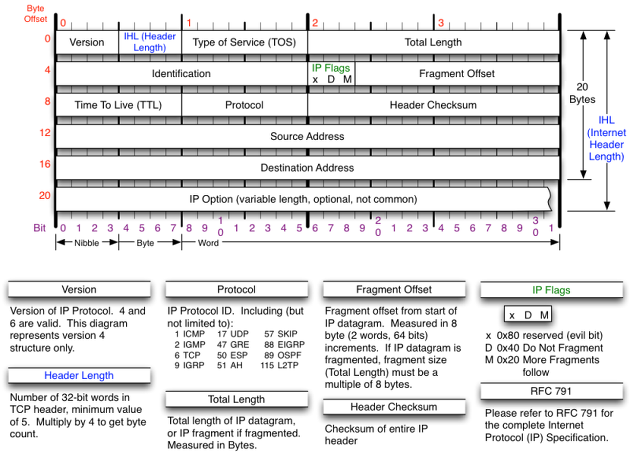

IPv4





- Version : 프로토콜 버전 ( V4, V6 )
- Header Length : 헤더 길이 Header length(20byte)+Option(MAX = 40byte HLEN=1111)
- Type of service : Router 우선순위 결정, 선행 비트(3bit) + TOS(4bit) + 비사용 비트(1bit)

• A등급 : IP전화
• B등급 : 네트워크 관리용 프로토콜
• C등급 : 업무용 트래픽(ERP,메일)
• D등급 : 비업무용 [http]
• E등급 : 정의하지 않음

- Total Length : Header + Data 전체의 길이를 바이트 단위로 나타낸다 (MAX = 65535)
- Identification :
- Flags : 분열 상태의 정보 3Bit중 2Bit 만 사용

• 첫 번째 비트 : 사용 안함
• 두 번째 비트 : 분열 허용 여부
• 세 번째 비트 : 마지막 여부 표시

- Fragmentation Offset : 조각에 저장 된 원래 Datagram의 바이트 범위를 나타냄
- TTL : Datagram이 소멸되지 않고 이동할 수 있는 단계의 수.
- Protocol : IP 헤더 다음에 오게 될 헤더 표시
- Header Checksum : 오류검사를 위하여 Checksum결과 표기
- dst.IP : 최종 목적지 IP address
- Src.IP : 최초 출발지 IP address
